HTBX-7000电缆在线局放监测故障预警系统

HTBX-7000局部放电在线监测系统

2018/08/24

局放安装示意图

局放测距原理图

在线局放产品图

目前，高压电缆的局放带电检测方法以高频电磁耦合法为主，高压电缆局部放电带电检测大多采用在电缆中间接头、电缆终端等附件的接地引出线或交叉互联线上用高频电流传感器进行信号耦合。

高压电力电缆局部放电监测系统是我司针对各个电压等级电缆设备设计的一套完整的局部放电在线监测系统，具体工作流程如下：

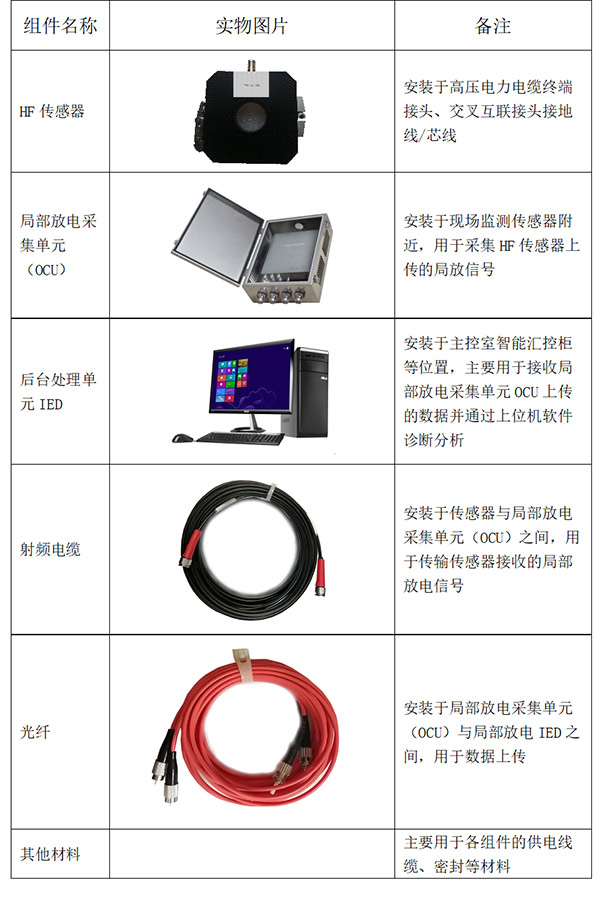

局部放电耦合单元（传感器）安装在电力电缆接头，交叉互联三相接地线位置，用于耦合电缆内部局放缺陷产生的电流信号，经局放信号传输单元（低损耗射频同轴电缆）传输至现场采集单元（OCU），高采样率的现场采集单元对局放信号进行实时采集，通过通信单元（光纤），将采集到的数字信号传输至后台处理单元，后台处理单元对放电信号进行类型诊断、干扰排除、类型区分、放电严重性评估等操作后给出最终的检测结果及专家诊断意见，并显示到人机交互界面。

功能：
在线监测电缆放电量5PC以上
实时绘制电缆放电曲线图
对电缆故障进行一级、二级、三级、四级报警
给出电缆故障准确距离
实现状态检修
避免电缆因故障而放炮引起的电力火灾
