概述
10kV、35kV高压开关柜的动、静触点、电缆接头及电气设备的连接头是易出故障的薄弱环节，由于该部位接触不良、插接偏心不正等原因，导致接触电阻较大，在大电流情况下该处的发热严重，其结果是接头温度异常，加剧接触面氧化，使得接触电阻进一步增大，发展到一定阶段后，则会造成严重的故障，破坏供电可靠性。动、静触点接头、高压电缆接头、连接器导体部分接触不良引起异常过热，加速绝缘老化导致击穿，造成高压开关柜故障。

特点
无线温度传感器则可以将其直接固定在接头等易发热部位上，实时监测温度变化，实现故障的早期预测。

应用范围
高压电缆中间头、高压开关柜隔离开关触头、干式变压器、低压大电流柜等设备的温度监测。

技术参数
系统工作电源：AC220V
工作环境温度：-20℃~+80℃。
工作环境湿度：≤95%RH
报警输出口：无源节点输出
电池使用寿命：5~7年
通讯接口：RS-485
发射模块与接受模块距离空旷距离≤100米
RS-485通讯距离：<1200米
温度测量范围：-55℃～125℃
精度：≤±1%
分辨率：0.1℃

一、电力电缆无线测温
　　电厂、变电站及大型企业等输送电力的高压电缆所通过的电流越来越大，在电缆的关键部位，如电缆接头处、多层动力电缆堆放处，电缆极易因温度过高发生烧毁事故。
　　根据电力事故分析，由于电缆故障引发的火灾事故占相当大比例。火灾一旦发生，会导致大面积电缆坏毁，机组被迫停机，造成重大直接经济损失。
　　运行状态监测：
　　有效监测电缆在不同负载和不同环境温度下的发热状态，积累历史技术数据；
　　载流量限度分析：
　　可以保证在不超过电缆允许运行温度的情况下，更大限度地发挥电缆的传输能力、提高经济效益。
　　老化监测：
　　发现电缆上的局部过热点，及时采取降温措施，延缓电缆老化速度；实时故障监测预警，发现电缆运行过程中外界因素导致的破坏；电缆沟内火情监测与报警；电缆接头、电缆终端的温度监测与报警。
　　安装位置：
　　电缆接头处、GIS室接头、电缆沟、桥架电缆分布安装。

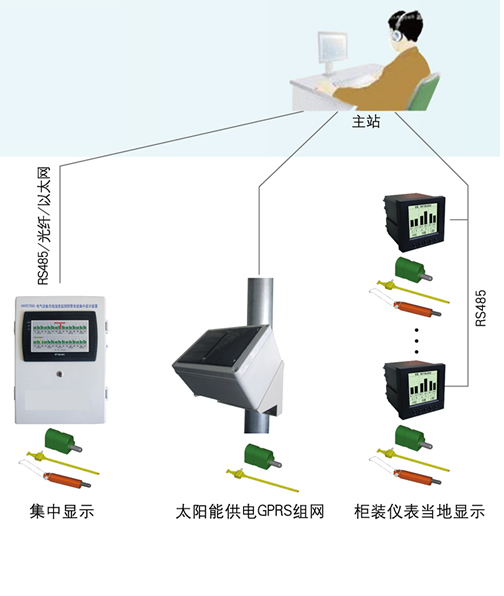

　　方案设定：
　　共包括三部分，测温主站、测温数据中继器、测温传感器。
　　测温传感器：直接接触被测物体，通过内部的温度转换电路，完成温度的采集，通过无线的方式传输给数据采集器。
　　数据中继器：采集多个测温传感器温度，将数据进行集中，转发给测温主站。
　　测温主站完成数据的总体显示，并设置有超温报警功能。

二、开关柜无线测温
　　高压开关柜内部触头接触不良、插接偏心不正、高压电缆接头、连接器导体部分接触不良等会导致温度异常升高，并加速设备老化，引发温度进一步升高的恶性循环。
　　无线测温系统通过对开关柜内温度连续监测，实现故障的早期报警，当发生开关柜测温点温度异常升高时，提供及时报警并指明温升点位置，并提供温度变化详尽监测数据，保证开关柜的安全可靠运行。
　　高压开关柜通常工作在高电压和大电流状态，这无疑会造成设备的某些部位发热，产生异常温升，如果不及时处理最终会导致设备燃烧、爆炸等事故。为避免因设备发热而导致的突发事件，温度的自动化监测就显得十分有必要。高压开关柜的在线实时温度监测，是开关柜安全的重要保障。
　　安装位置：
　　高压开关柜的母排连接处、隔离刀闸触头、电缆连接处。


主站系统软件
本主站系统采用客户端/服务器（C/S）结构

　　◎服务器：
　　　由高可靠性计算机（服务器、工作站或工控机）、Windows服务器版操作系统、SQL Server数据库管理软件、服务器版无线测温主站系统软件组成。通过各种组网方式将采集的无线测温数据，通过一系列的数据解析流程，根据设置好的分组逻辑和策略存入数据库。

　　◎客户端：
　　　客户端版软件可查看本系统的所有数据、事件和状态，可配置安装在属于同一局域网的任何基于Windows操作系统的计算机上。

本主站系统软件的主要功能

　　◎设置功能（仅服务器版）：传感器组和传感器个体的配置，包括命名、配对、地图定位、参数设置等。其中“组”是一个逻辑概念，可以理解为我们关心哪个设备主体，就将哪个设备主体安装的所有传感器归类为一组，以便于查看、统计和管理。
　　例如：一面开关柜的6只传感器（命名为A上、A下、B上、B下、C上、C下）可以归入一组（命名为1#出线柜）；一条电缆本体上的32只传感器（可以根据地理位置和相序的不同分别命名，并且可以进行地图定位）可以归入一组（命名为378#电缆）。

　　◎温度显示功能：显示每个组的最高温和最低温柱状图。在日常人工监视中，只要组柱奖图全部显示为绿色，即表示全部设备的全部测温点均正常。只要某个组内有一个点超温，本组的柱状图即显示为红色，同时在传感器柱状图中，超温的传感器也显示为红色，从而方便定位故障设备的故障点。如果在设置时已经进行了地图定位，可以打开地图，精确定位故障点。

　　◎超温报警功能：发生报警时自动声音报警。

　　◎事件生成和查看功能：测量点超温及解除、传感器故障及解除、网络设备上线和下线等，均结合发生时间生成事件存入数据库，并能方便查看。

　　◎历史曲线查看功能：可以根据选择的组或具体传感器、选定时间段进行历史曲线查看。

　　◎报表功能：可以根据选择的组或具体传感器、选定的时间段生成报表。
