一、背景概述
配电网与用户直接相关，其可靠供电能力和供电质量既是电力企业经济效益的直接踢线，又对应着不可估量的社会效益。配电网智能故障监测作为配电自动化的一个重要内容，对提高供电可靠性有很大的影响，也受到了越来越多的重视。

配电线路网络结构复杂，易受外力及自然环境影响，成为最容易发生故障的系统之一，短路故障和单相接地故障是最常见的故障形式。目前情况下，发生故障后需要依靠人工巡线查找故障点，花费在查找故障点上的时间大大超过修复故障所消耗的时间，扩大了停电损失。

针对上述情况，我公司借鉴了国内外相关技术，自主研发出HTBX-8000 电力线路故障在线监测与定位系统，对电力线路故障进行预警及定位。

二、HTBX-8000 电力线路故障在线监测与定位系统介绍
1. 基本原理：
(1) 在主线路首末端以及各分支末端均安装本系统子站。
(2) 线路发生单相接地或相间短路故障时，均产生行波且沿线路向各端传播。
(3) 各子站在确定发生故障后，将故障发生时刻及采集到的行波数据传至主站。
(4) 主站结合线路的网络拓扑结构、线路类型等数据，计算出故障点的准确位置。
2. 系统功能特点
(1) 在线监测与定位，及时报告故障位置
(2) 专利技术，基本无漏报和误报
(3) 先进网络拓扑结构算法，能够适用于多分支及混合线路
(4) 能对瞬时性故障做出反应并定位，实现状态检修
(5) 基于不同介质的补偿算法，定位精度高。
3. 系统适用范围
(1) 电压等级：6kV、10kV、35kV 及以上
(2) 线路介质：纯架空线/电缆，及架空线/电缆混合线路
(3) 中性点接地方式：任意 （不接地、经消弧线圈接地、经大电阻接地、经小电阻接地等）
(4) 网络结构：线形、树形等任意结构
(5) 故障类型：单相接地、相间短路
(6) 故障性质：瞬时性故障、永久性故障

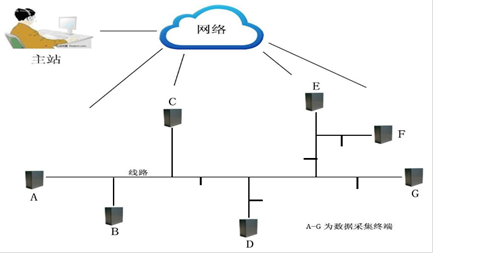

4. 系统构架
